ЭПК

Назначение

Контролирует бдительность машиниста, снимает тягу.

Схема

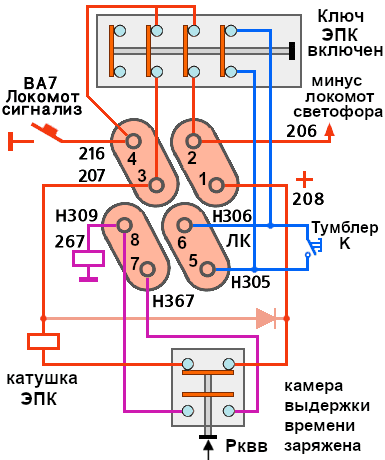

Схема с включенным ключом ЭПК и заряженной камерой выдержки времени.

Таблица клемм

1	208	Плюс "+" катушки ЭПК через бл-ку
2	206	Минус "-" локомотивного светофора
3	207	Минус "-" катушки ЭПК
4	216	Минус "-", ВА7, на корпус
5	Н305	В цепи ЛК от 271 или от бл-ки реле САУТ
6	Н306	В цепи ЛК, к контроллеру вперёд/назад
7	Н367	В цепи реле 267
8	Н309	В цепи реле 267

Состояние

Ключ - Замкнуты контакты при включенном ключе ЭПК (по часовой)
ЭПК-пневм (на реле 267). - Замкнут без давления в ТМ

Расположение

Кабина, справа от машиниста

Взаимосвязанные

267, ЭПК пневм, Не включаются ЛК

Примечание

Если машинист не нажал кнопку РБ, то не подаётся плюс "+" на провод 208, катушка ЭПК теряет питание и открывает канал на свисток ЭПК, при этом падает давление в камере выдержки времени в течении 7 сек, после чего если на нажата кнопка РБ бл-ка переключается и включает реле 267 (снимает тягу, подаёт песок), и разряжается ТМ с экстренным срабатыванием тормозов.

В схеме в книге провода 206 и 216 на клеммах 2 и 4 поменяны местами.
В схеме с КЛУБ провод на клеме 3 поставлен на резервную бл-ку ключа.

Неисправности

Если на Н305 есть питание (реле 271), а на Н306 нет питания, то включить тумблер "К", если это не помогло запитать ЛК, то отключить САУТ и проверить контакты реле в ВВК БСА1 за панелью 3.
